HT2571B 數字接地電阻測試儀

所屬分類：接地/絕緣電阻測試系列

產品時間：2022-04-25

簡要描述：數字接地電阻測試儀工作原理為由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。借助倍率開關，可得到三個不同的量

聯系我們在線咨詢

詳細說明：

接地電阻測試儀摒棄傳統的人工手搖發電工作方式，采用先進的中大規模集成電路，應用DC/AC變換技術將三端鈕、四端鈕測量方式合并為一種機型的新型接地電阻測量儀。

工作原理為由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。借助倍率開關，可得到三個不同的量限：0～2Ω，0～20Ω，0～200Ω

接地電阻測試儀適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；接地電阻測試儀還可測量土壤電阻率及地電壓。

產品別稱：數字接地電阻測試儀、數字式接地電阻測試儀、接地電阻、接地表、地阻儀、接地電阻儀、接地電阻測量儀、地樁式接地電阻測試儀、數字式接地電阻表、便攜式接地電阻測試儀、數字接地電阻表、接地電阻測試儀

產品參數

技術參數

使用條件	環境溫度	0℃～+45℃
使用條件	相對濕度	≤85%RH
測量范圍及恒流值(有效值)	電阻	0～20Ω(10mA)，2～200Ω(1mA)，20～2000Ω(0.1mA)
測量范圍及恒流值(有效值)	電壓	AC0～19.99V
測量精度及分辨率	精度	0～0.2Ω≤±3%±1d
		0.2Ω～1999.9Ω≤±1.5%±1d
		1～19.99V≤±3%±1d
	分辨率	0.01Ω、0.1Ω、1Ω、0.01V
輔助接地電阻及地電壓引起的測量誤差	允許輔助接地電阻	RC(C1與C2之間)
		0～20Ω≤1kΩ
		20～2000Ω≤2kΩ
		RP(P1與P2之間) < 40kΩ，誤差≤±5%
	允許地電壓(工頻有效值)	≤5V，誤差≤±5%
電源及功耗	最大功率損耗	≤2W
	直流	8×1.5V(AA，R6)電池
	交流	220V/50Hz
體積與重量	體積	220×200×105mm3
體積與重量	重量	≤1.4kg

注：

1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。

2.了解更多特高壓產品信息請進入產品中心。服務熱線：400-8855-448

產品特征

1、接地電阻測試儀結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器使儀表有較好的抗干擾能力
2、采用DC/AC變換技術將直流變?yōu)榻涣鞯牡皖l恒定電流以便于測量
3、允許輔助接地電阻在0～1.8KΩ(RC)，0～40KΩ(RP)之間變化，不致于影響測量結果
4、接地電阻測試儀不需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。如若測試回路不通表頭顯示“1”代表溢出，符合常規測量習慣

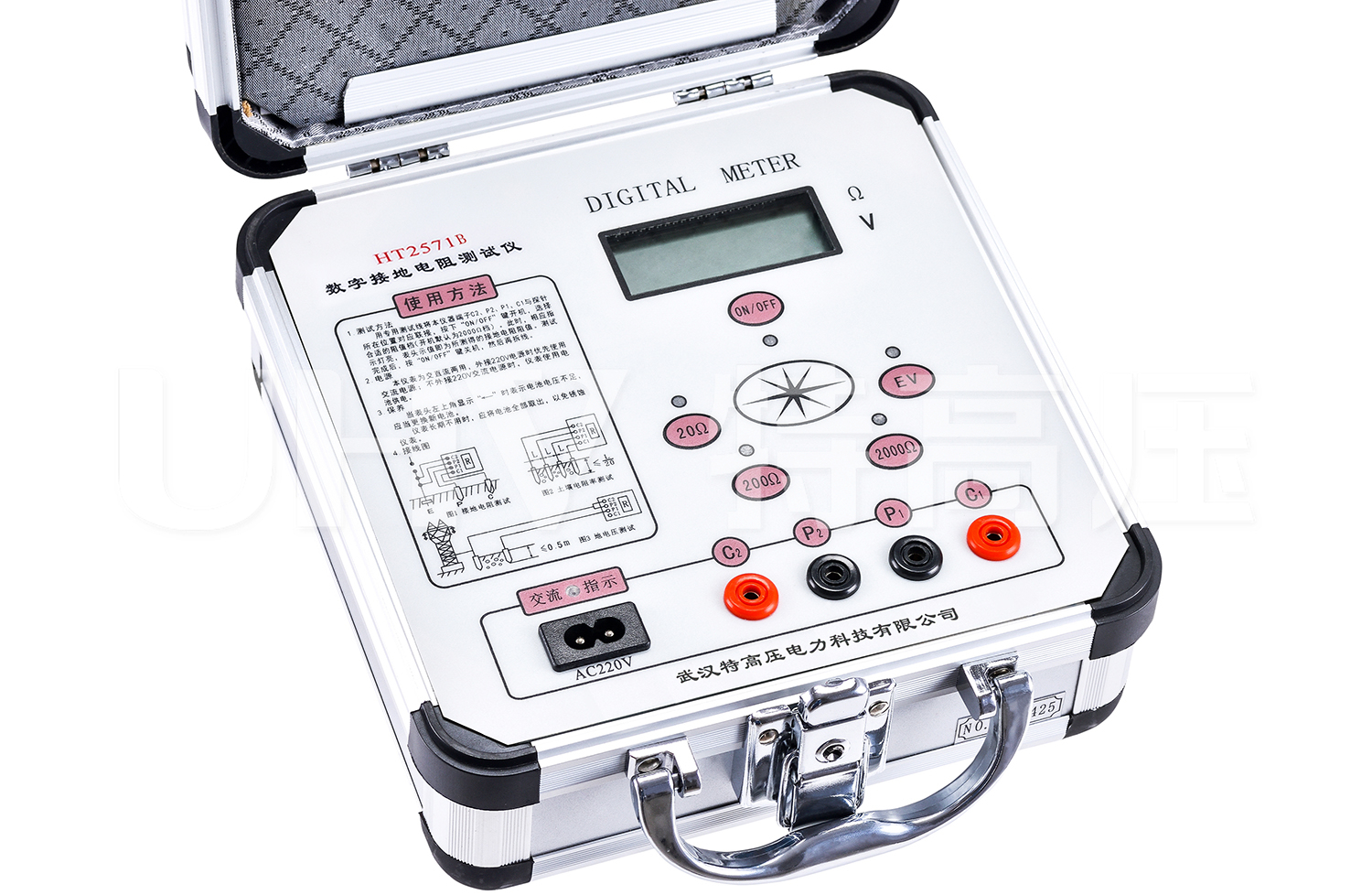

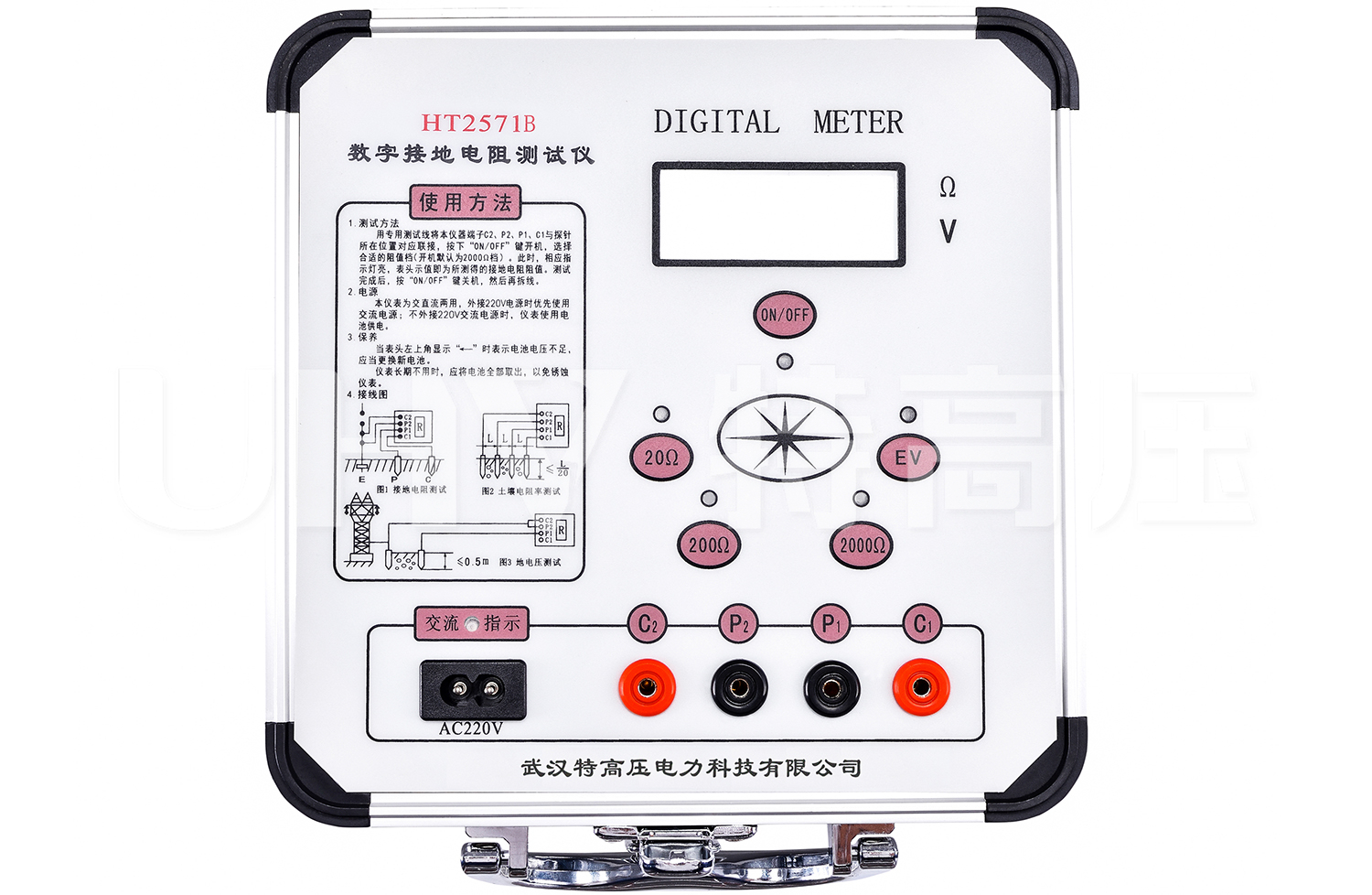

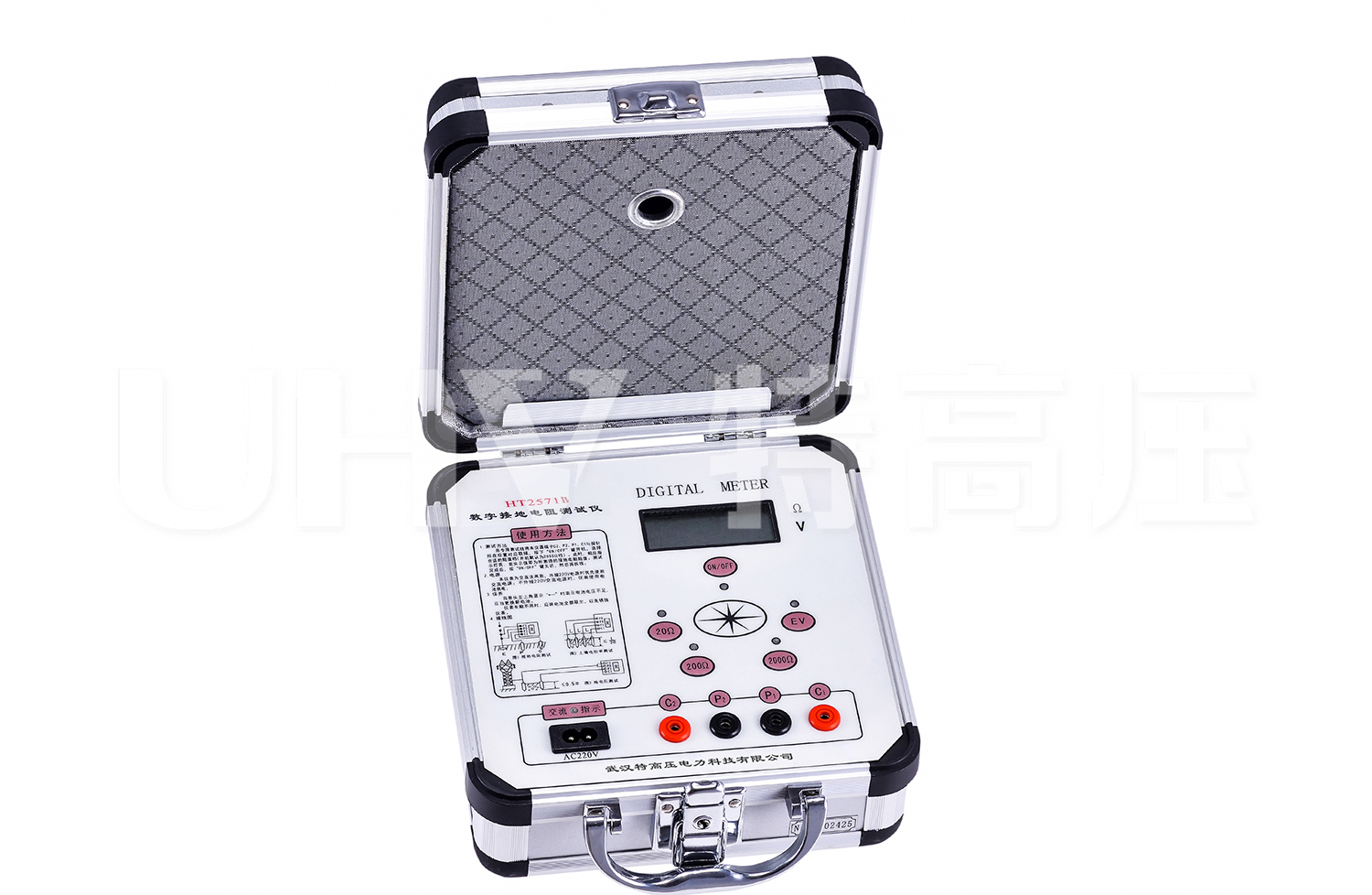

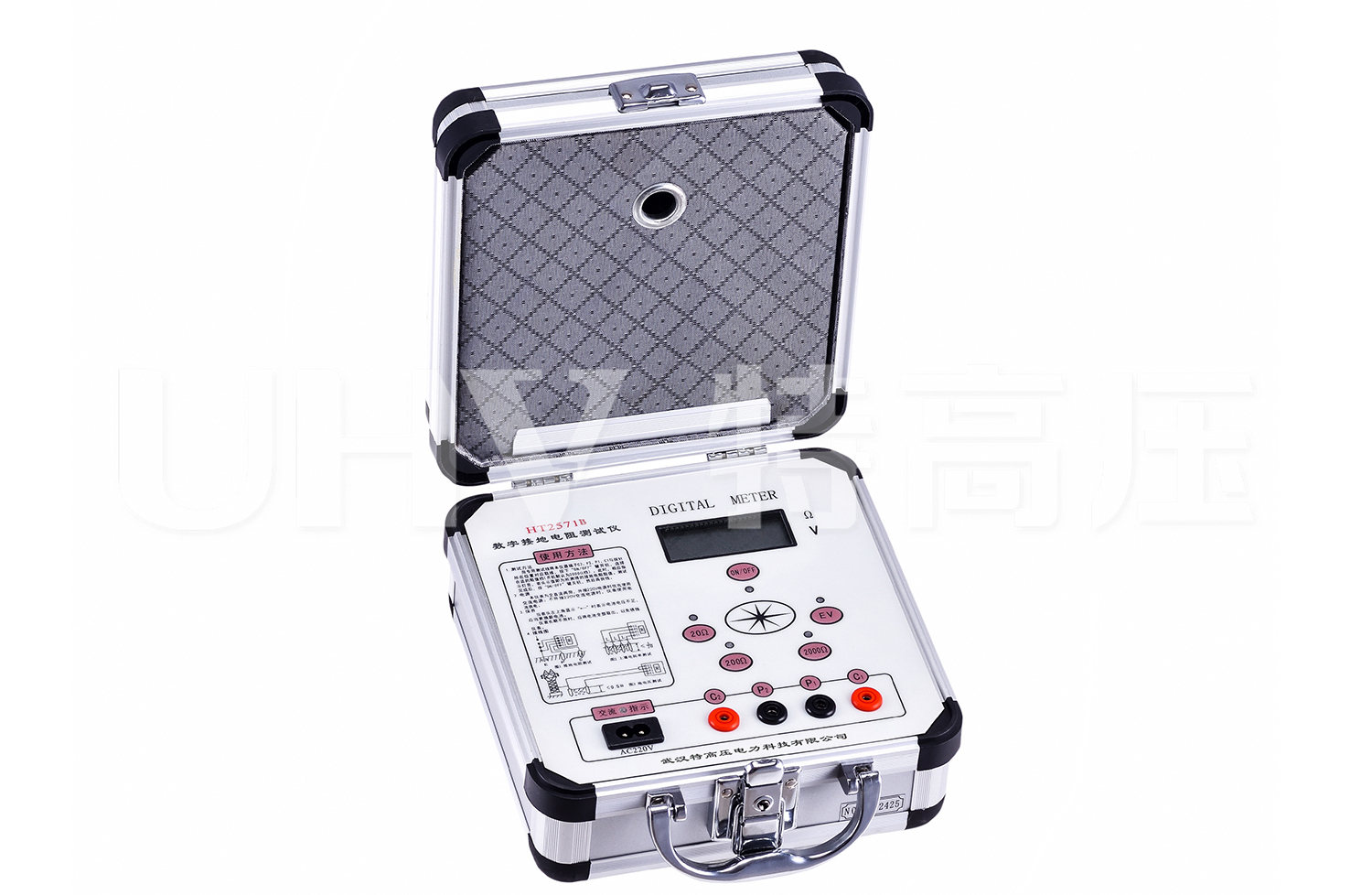

接地電阻測試儀
