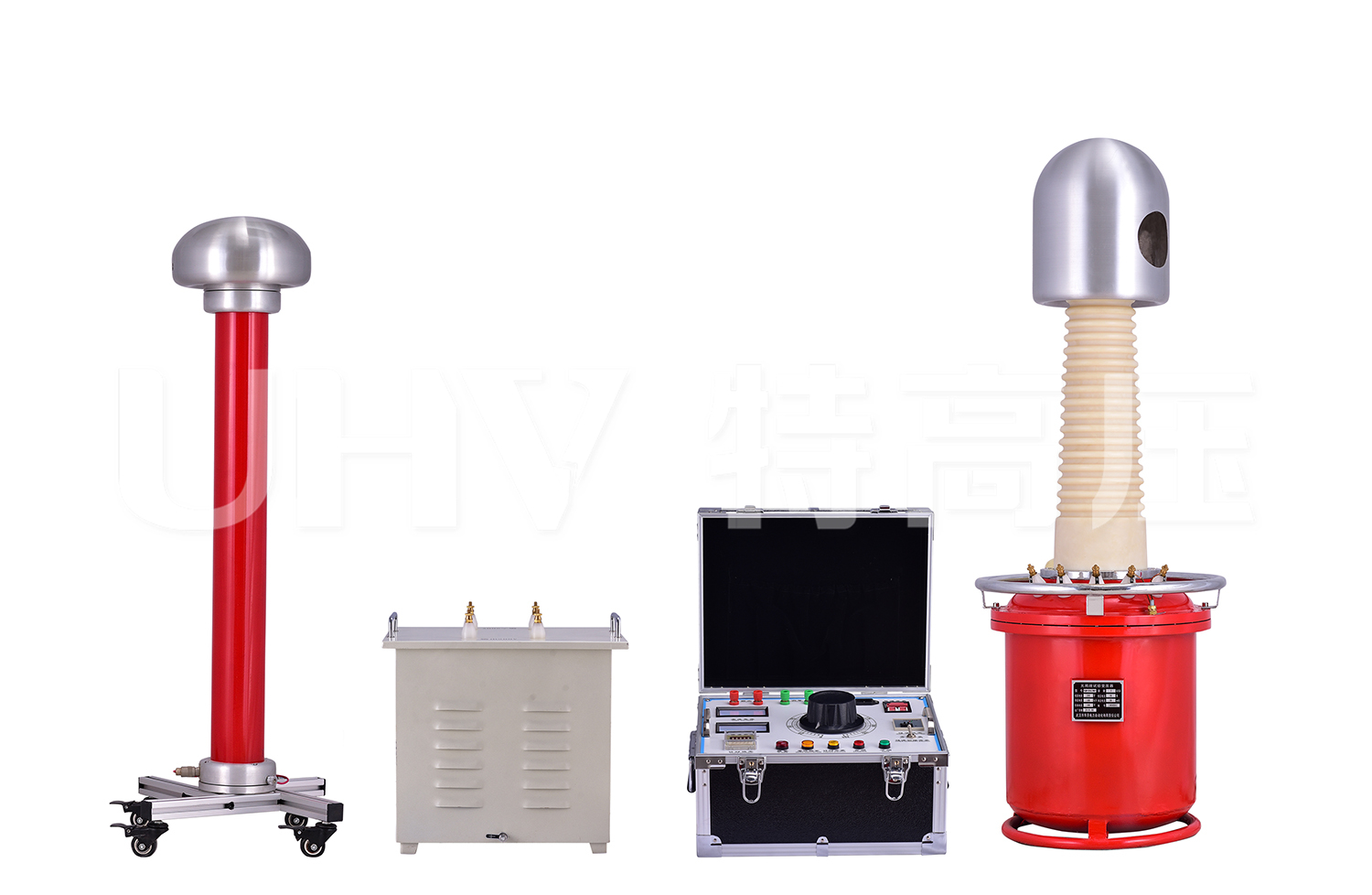

HTWJF系列無局放耐壓試驗裝置

所屬分類：局部放電試驗設備

產品時間：2022-04-25

簡要描述：適用于對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗參考標準：DL/T 848.3-2004 產品說明書檢定證書標準及規程產品圖集操作視頻全自動控制、數字式局部放電測試儀、操作簡單測試軟件自主開發、便于分析重量輕、體積小、便于移動注：關于產品購買、技術維護等服務，歡迎致電!

聯系我們在線咨詢

詳細說明：

全自動無局放耐壓試驗裝置，適用于供配電系統，電力變壓器制造廠、工礦企業、科研部門等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗，是高壓試驗中必不可少的重要設備。廣泛適用于變壓器、互感器、高壓開關、氧化鋅避雷器、電力電纜等各種高電壓電工產品的局部放電的測量，產品的型式試驗，絕緣的運行監督等。本儀器檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）。儀器經適當定標后能直讀放電脈沖的放電量。指針式表頭和數字式表頭同時顯示，指針式表頭能按需要方便地選擇對數刻度或線性刻度指示。

產品別稱：無局放、無局放源、無局放試驗裝置、無局放耐壓試驗裝置

產品參數

充氣式無局放試驗變壓器

額定容量	25kVA
輸入電壓	380V±10%
輸出電壓	0-100kV
額定電壓下系統局放量	≤5PC
輸出電流	250mA
電壓精度	AC 1.5%
電源失真度	＜3%
絕緣介質	SF6氣體
外形尺寸	外徑：520mm，高：1200mm
重量	160kg

無局放調壓器控制箱

額定容量	25kVA
輸入電壓	380V±10%
輸出電壓	0-430V
輸出電流	62.5A
外形尺寸	600mm×580mm×1200mm
重量	150kg

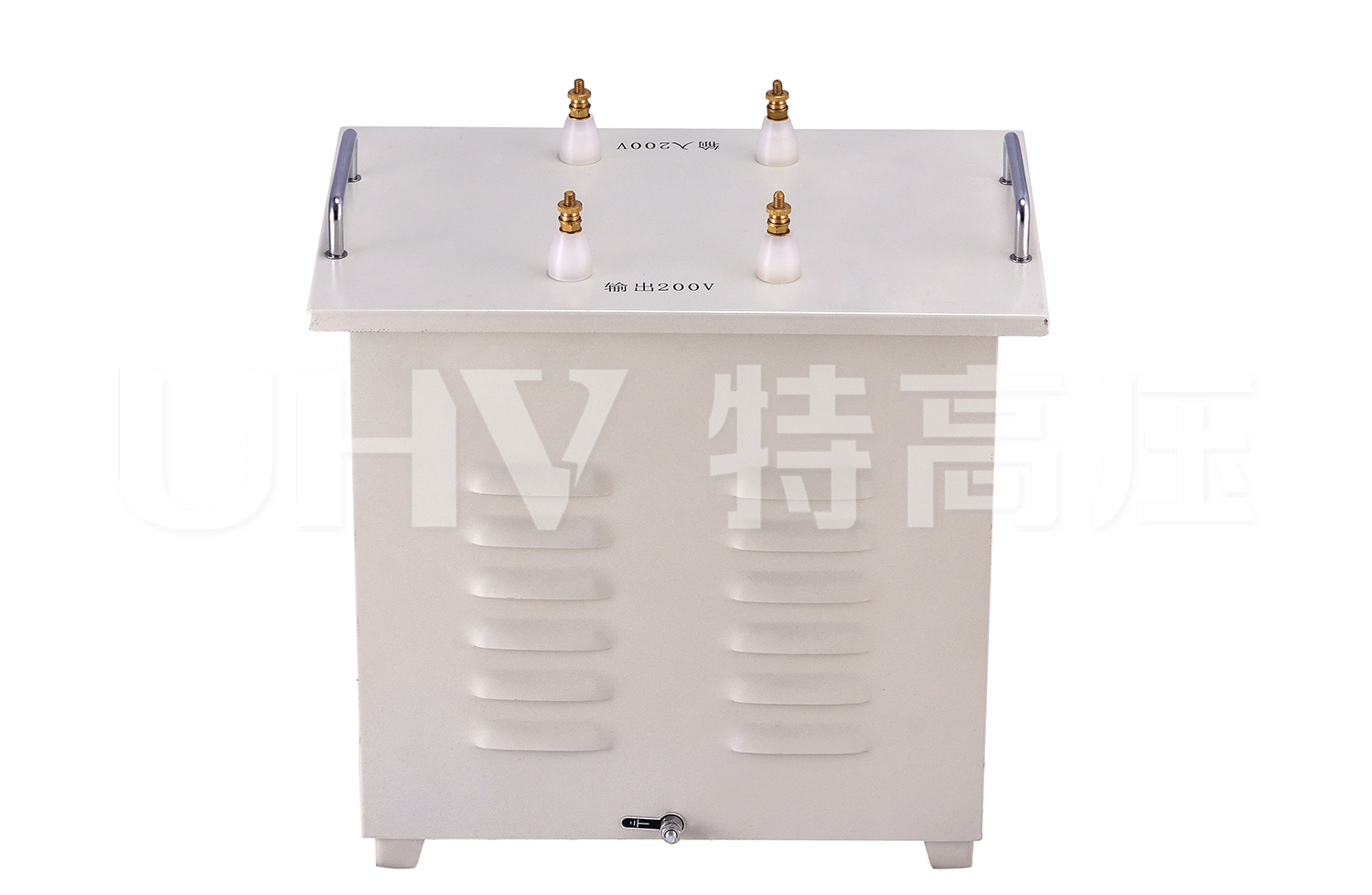

隔離濾波變壓器

額定容量	25kVA
輸入電壓	380V±10%
輸出電壓	380V±10%
空載損耗	≤5%
阻抗電壓	≤5%
衰減效果	10kHz-100kHz≥ 20db
衰減效果	100kHz-30MKz≥ 60db
外形尺寸	500mmx300mmx550mm
重量	120kg

無局放電容分壓器

高	900mm
電容量	500-1000PF
局放量	≤5PC

無局放保護電阻

外形尺寸	直徑60mmx長度600mm
重量	3kg

注：

1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。

2.了解更多特高壓產品信息請進入產品中心。服務熱線：400-8855-448

產品特征

1、全中文界面，操作簡單明了，可順應多種使用場所
2、輕觸式按鍵操作，一切功用均可經過按鍵設定，進步了商品的平安性、牢靠性
3、采用硬、軟件抗攪擾技術相結合，功能波動，抗攪擾性強
4、暫停功用，自動控制時，此功用可做到在恣意點完成升壓或降壓的暫停，暫停工夫可由實驗人員靈敏掌握，方便察看試品形
5、自動計時功用。自動控制時，當電壓自動上升至設定值時，設備自動開端計時，當計時工夫到，顯示實驗后果，設備自動回到零位
