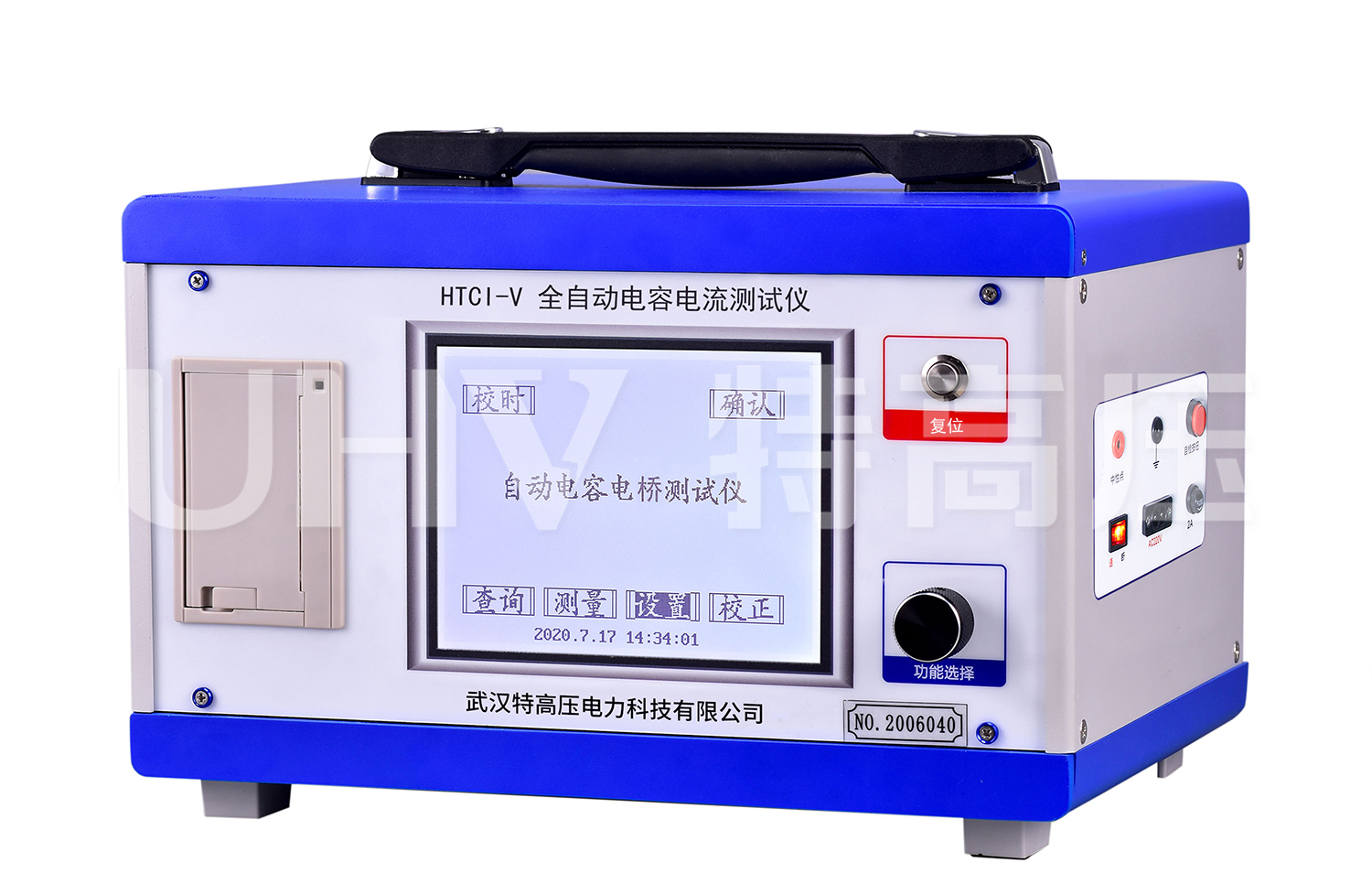

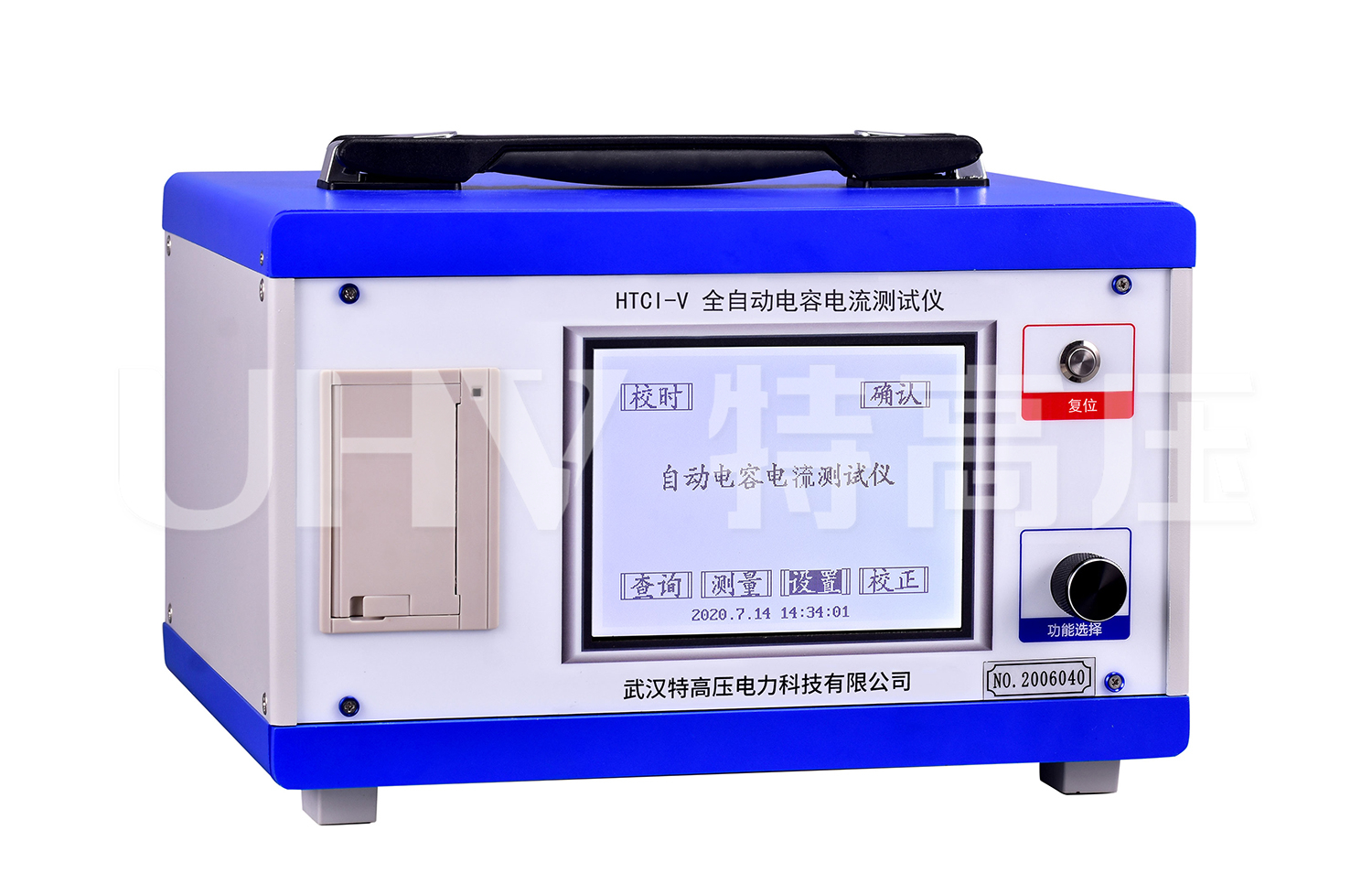

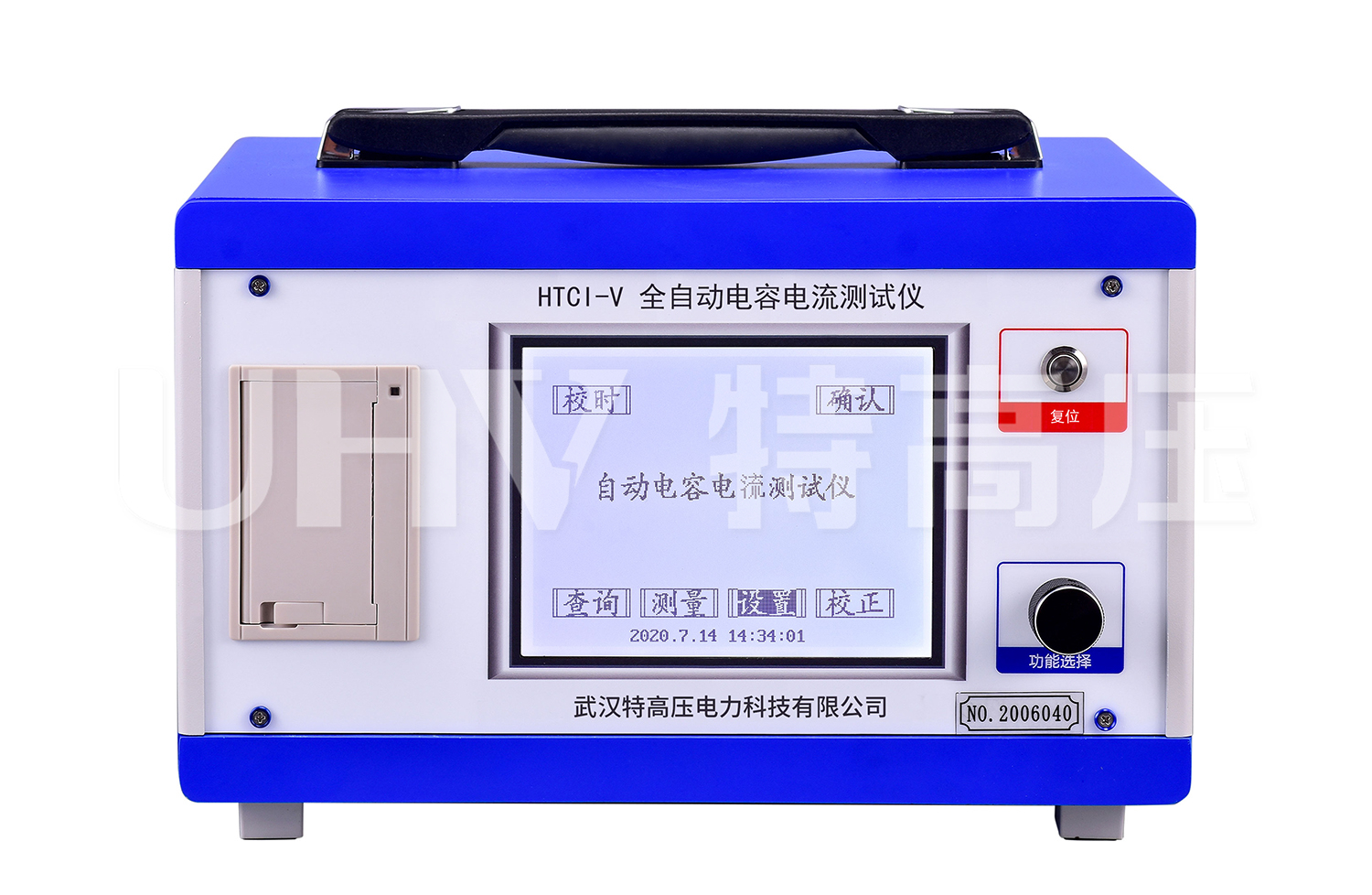

HTCI-V 全自動電容電流測試儀(中性點電容法)

所屬分類：無功補償、發電機檢測儀器

產品時間：2022-04-25

簡要描述：針對測量配電網電容電流時存在的問題而專門研制參考標準：DL/T 846.12-2016 產品說明書檢定證書標準及規程產品圖集視頻拍攝中采用中性點電容法測量配電網電容電流測試結果準確、穩定、可靠，不受其他運行條件影響安全、簡單、快捷注：關于產品購買、技術維護等服務，歡迎致電!

聯系我們在線咨詢

詳細說明：

我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對配網的電容電流進行測量以決定是否安裝消弧線圈。

另外，配電網的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量配電網的對地電容值。

測量配網電容電流的方法有單相金屬接地的直接法、外加電容間接測量法以及在PT開口三角形加信號等方法，但是，在現場最受歡迎和使用較頻繁的還是使用中性點電容法。

HTCI-V 全自動電容電流測試儀，采用中性點電容法測量配網電容電流該測試儀采用大屏幕液晶顯示，中文菜單，在做好安全措施后，事先設置儀器參數后則無需觸碰操作儀器，使這項工作變得安全、簡單、快捷，且測試結果準確、穩定、可靠，不受其他運行條件影響，特別是系統不平衡的時候。

產品別稱：全自動電容電流測試儀、微機型電容電流測試儀、配電網電容電流測量儀、配電網電容電流測試儀、配電網電容電流測試系統、全自動電容電流測試儀、配電網微機型電容電流測試儀、電容漏電流測試儀

產品參數

技術參數

測量范圍	對地總電容 ≤120μF（三相對地）
	電容電流 ≤1000A（66kV系統）
	電容電流 ≤700A（35kV系統）
	電容電流 ≤200A（10kV系統）
	電容電流 ≤100A（6kV系統）
電容測量精度	0.5μF～1μF ±10%±5個字
	1μF～90μF ±5%
	90μF～120μF ±10%
	電容電流<10A ±10%
	電容電流10A-500A ±5%
	電容電流500A-1000A ±10%
環境溫度	-10～50℃
相對濕度	≤90%
工作電源	AC220V±10% ，50Hz ±1%
外形尺寸	310×300×170mm³
儀器重量	10kg
