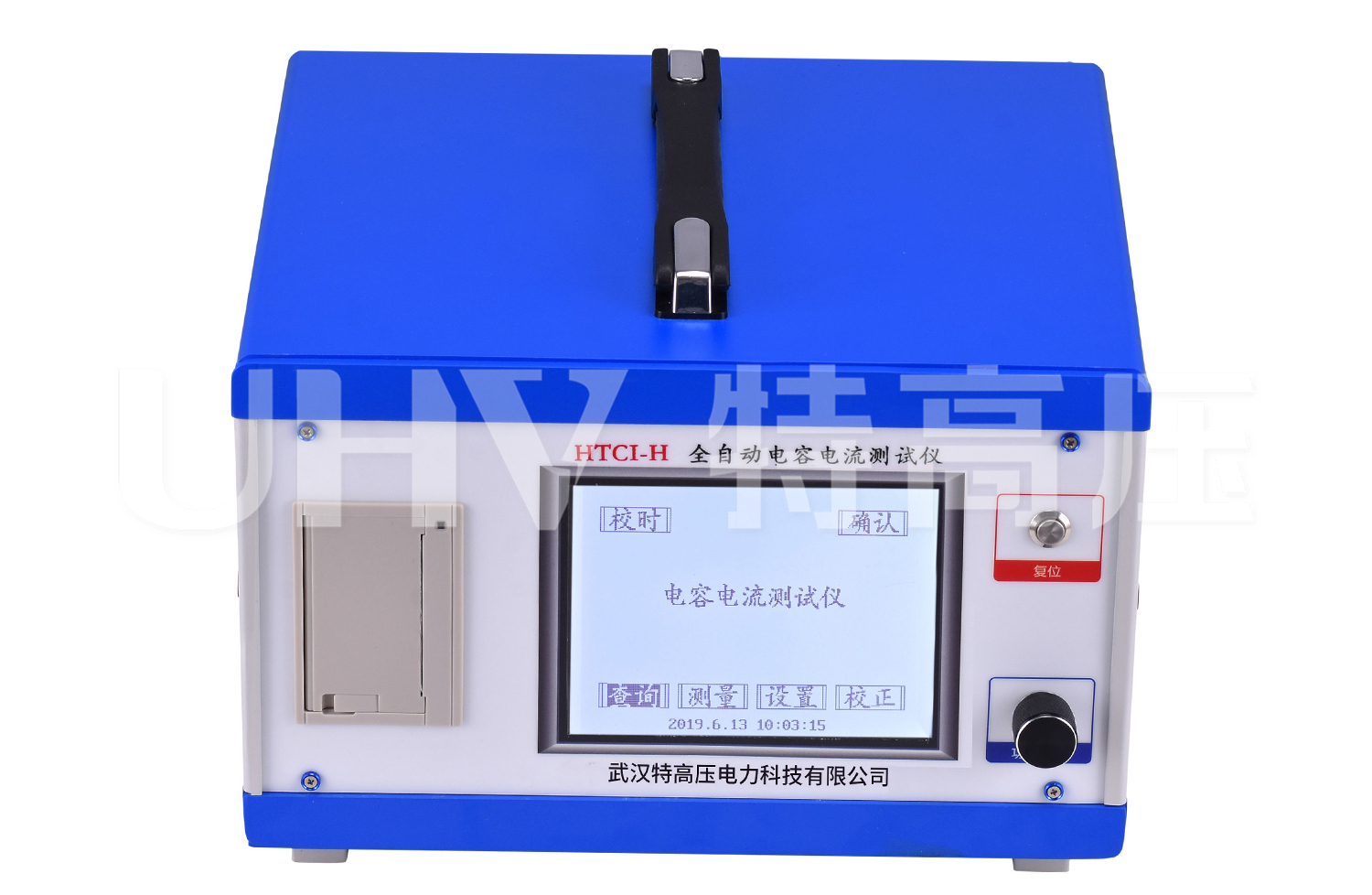

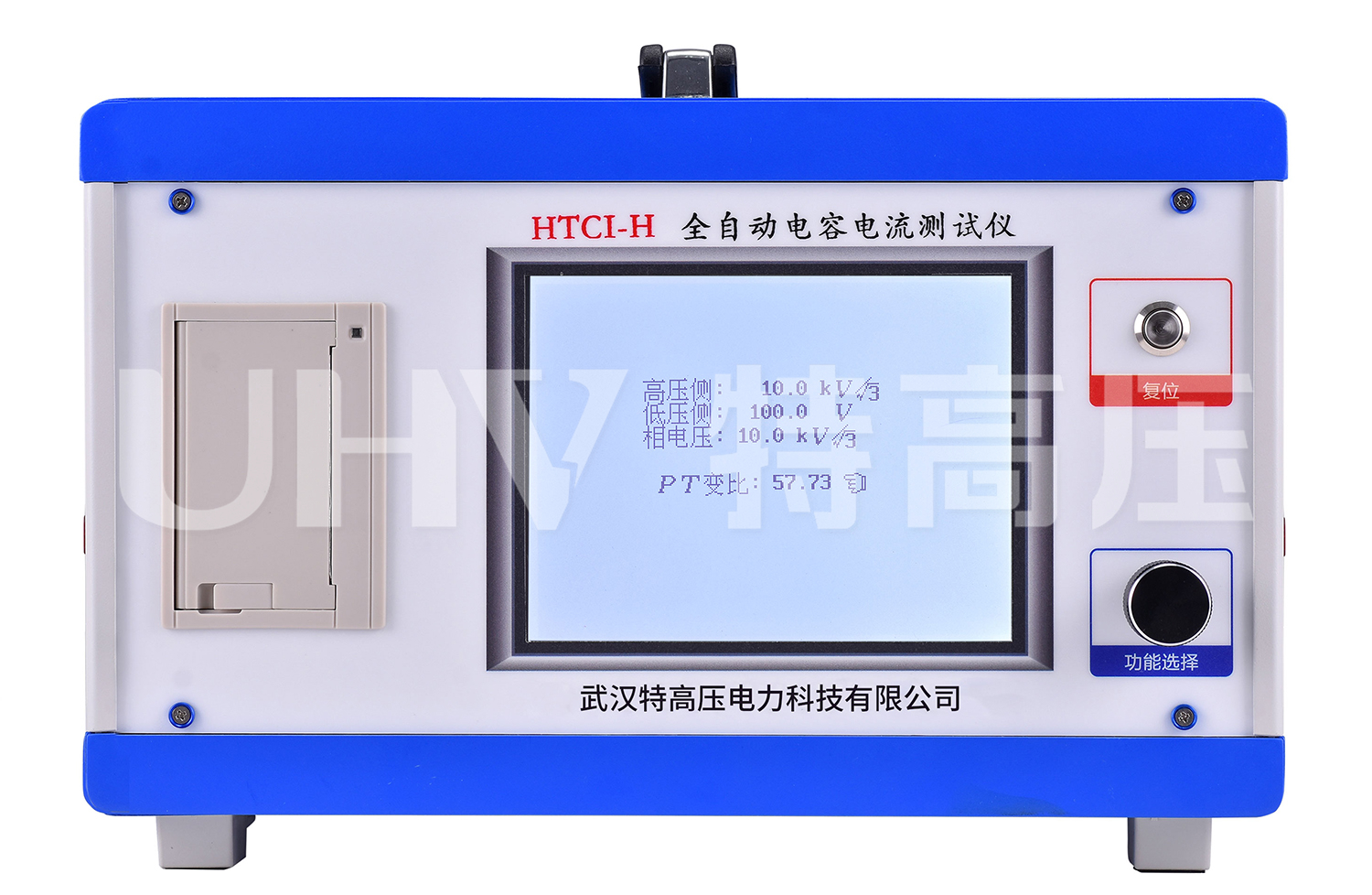

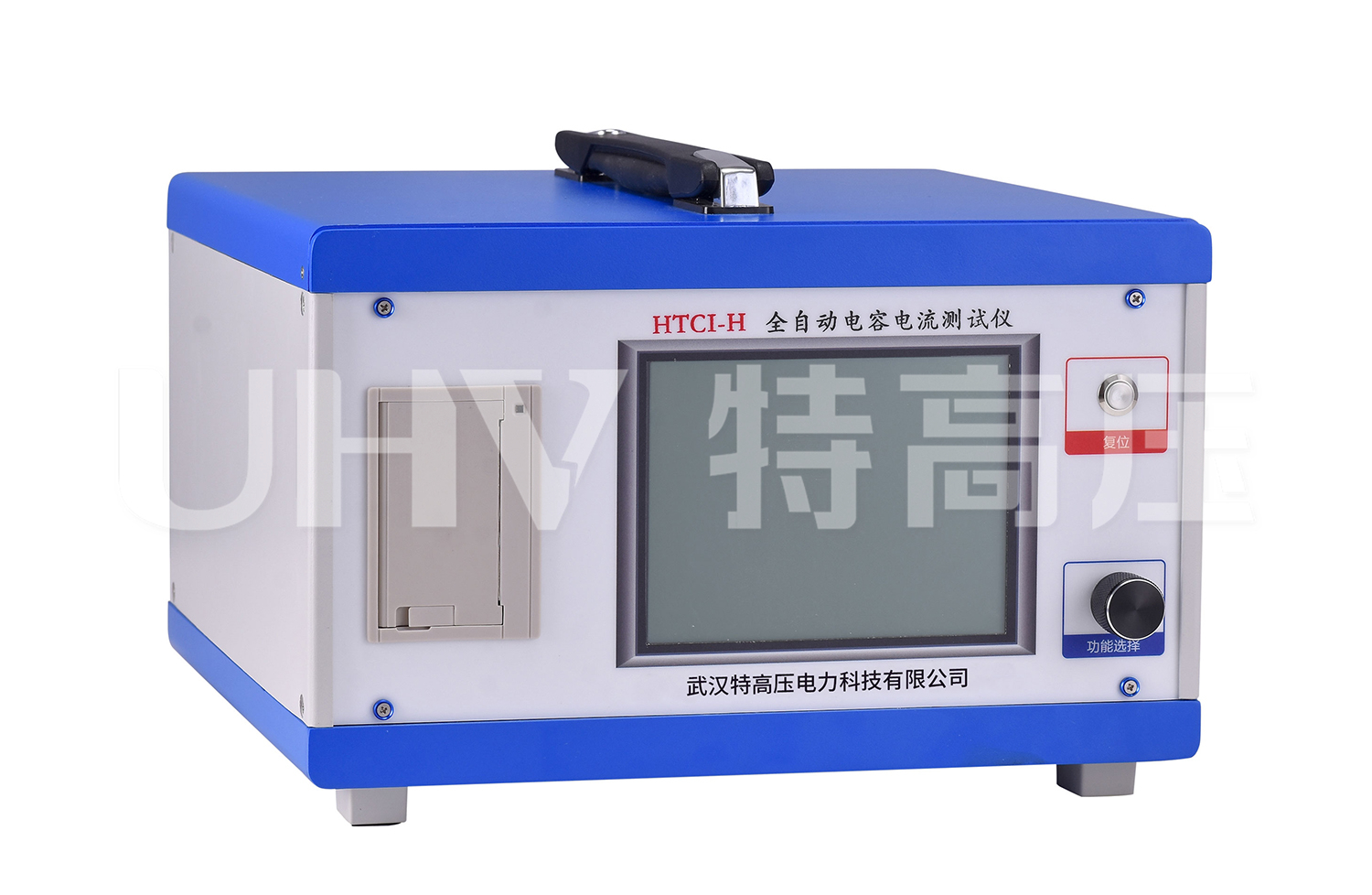

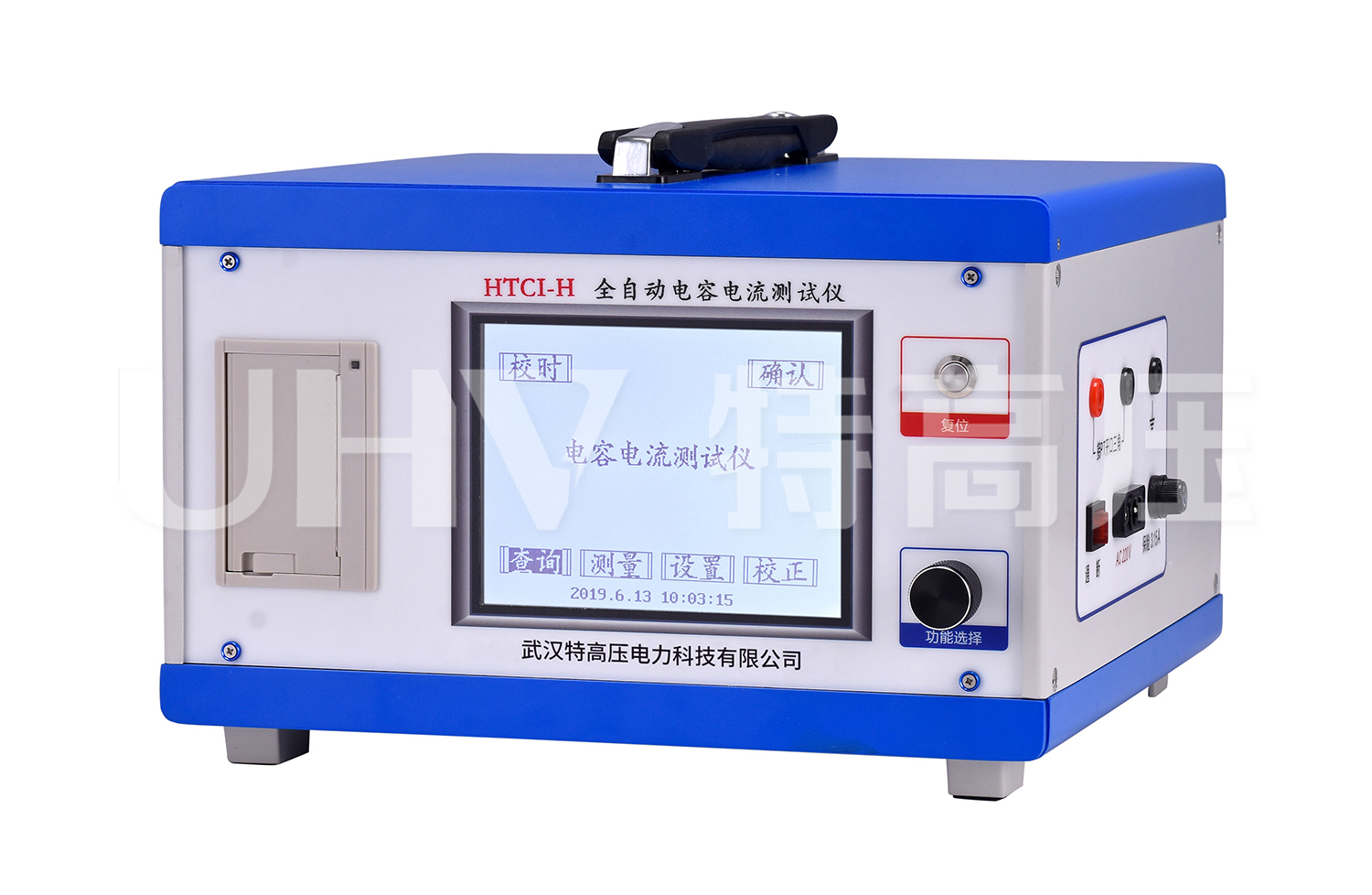

HTCI-H 全自動電容電流測試儀(PT開口三角法)

所屬分類：無功補償、發電機檢測儀器

產品時間：2022-04-25

簡要描述：針對變電站現場高壓并聯電容器組測量時存在的問題而專門研制參考標準：DL/T 846.12-2016 產品說明書檢定證書標準及規程產品圖集視頻拍攝中體積小、重量輕測試速度快，數據準確性高安全、簡單、快捷注：關于產品購買、技術維護等服務，歡迎致電!

聯系我們在線咨詢

詳細說明：

目前，我國配電系統的電源中性點一般是不直接接地的，所以當線路單相接地時流過故障點的電流實際是線路對地電容產生的電容電流。

據統計，配電網的故障很大程度是由于線路單相接地時電容過大而無法自行息弧引起的。因此，我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對配網的電容電流進行測量以做決定。

另外，配電網的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量配電網的對地電容值。

傳統的測量配網電容電流的方法有單相金屬接地的直接法、外加電容間接測量法等，這些方法都要接觸到一次設備，因而存在試驗危險、操作繁雜，工作效率低等缺點。

電容電流測試儀，直接從PT的二次側測量配電網的電容電流，與傳統的測試方法相比，該儀器無需和一次側打交道，因而不存在試驗的危險性，無需做繁雜的安全措施和等待冗長的調度命令，只需將測量線接于PT的開口三角端就可以測量出電容電流據。

由于從PT開口三角處注入的是微弱的異頻測試信號，所以既不會對繼電保護和PT本身產生任何影響，又避開了50Hz的工頻干擾信號，同時測試儀的輸出端可以耐受100V的交流電壓，若測量時系統有單相接地故障發生，亦不會損壞PT和測試儀，因而無需做特別的安全措施，使這項工作變得安全、簡單、快捷，且測試結果準確、穩定、可靠。

電容電流測試儀采用大屏幕液晶顯示，中文菜單，操作非常簡便，且體積小、重量輕，便于攜帶進行戶外作業，接線簡單，測試速度快，數據準確性高，大大減輕了試驗人員的勞動強度，提高了工作效率。

產品別稱：全自動電容電流測試儀、微機型電容電流測試儀、配電網電容電流測量?jī)x、配電網電容電流測試儀、配電網電容電流測試系統、全自動電容電流測試儀、配電網微機型電容電流測試儀、電容電流測試儀

產品參數

技術參數

測量范圍	對地總電容≤120μFF（三相對地）
	電容電流≤1400A（66kV系統）
	電容電流≤760A（35kV系統）
	電容電流≤220A（10kV系統）
	電容電流≤130A（6kV系統）
測量精度	0.5μF～1μF ±10%±5個字
	1μF～90μF ±5%
	90μF～120μF ±10%
工作溫度	-10～50℃
相對濕度	≤90%
工作電源	AC220V±10% ，50Hz ±1%
外形尺寸	310×300×170mm³
儀器重量	10kg
