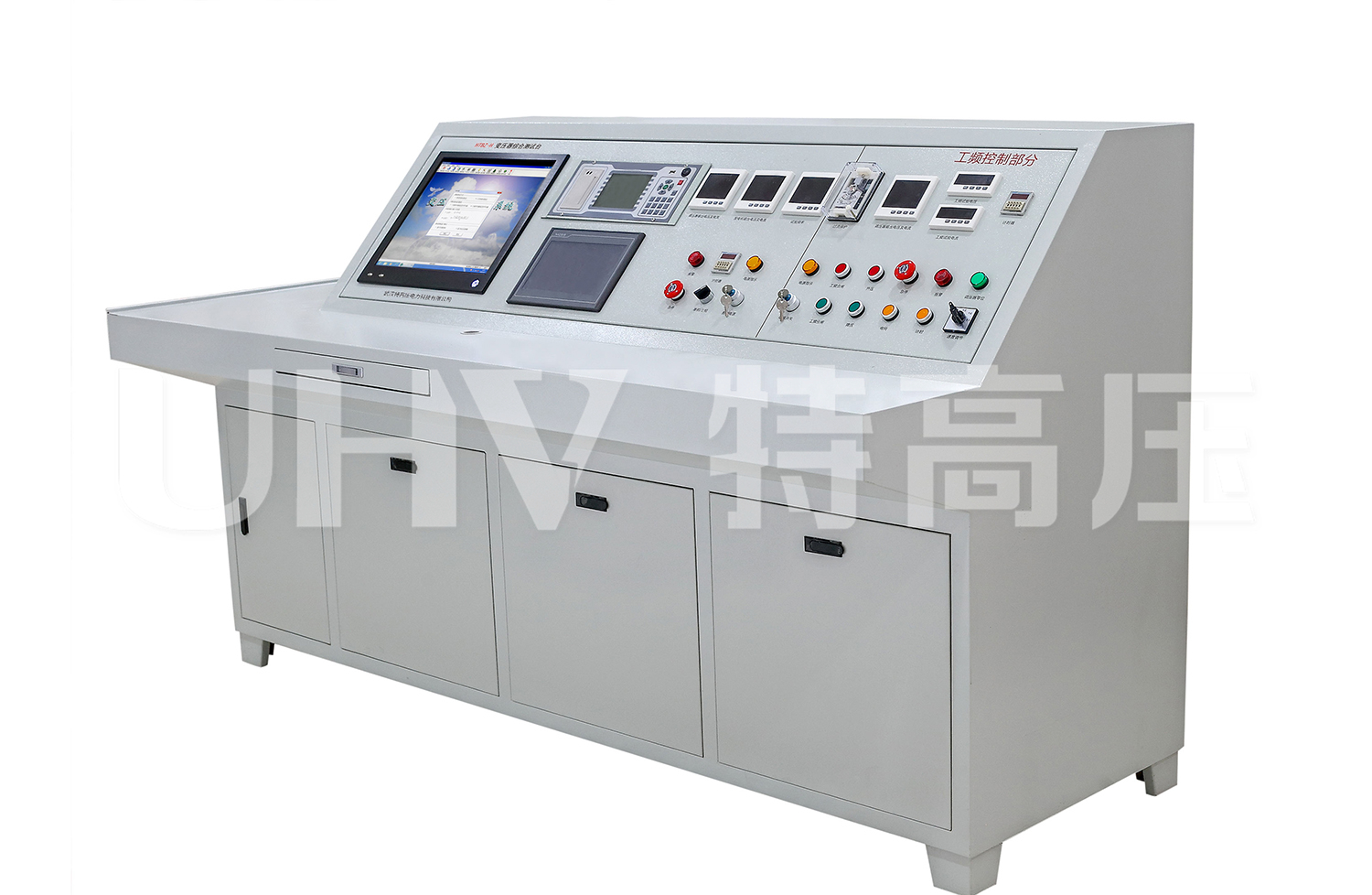

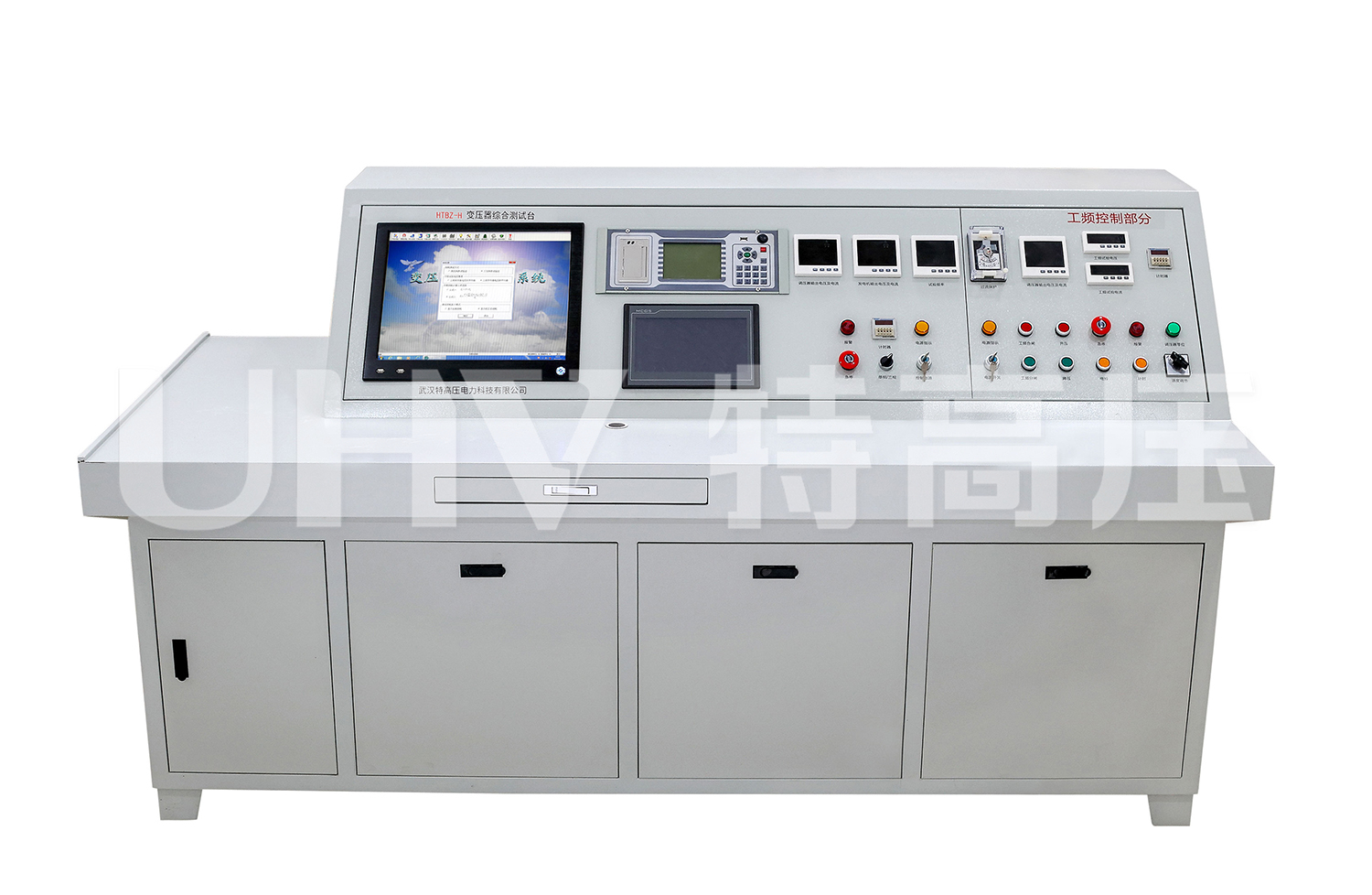

HTBZ-H 變壓器綜合測試臺

所屬分類：變壓器測試儀器

產品時間：2022-04-25

簡要描述：對配電變壓器的空載、負載特性試驗、對被試變壓器進行倍頻感應及工頻耐壓試驗參考標準：GB 1094.1-2013，GB 1094.2-2013，GB 1094.3-2017 產品說明書檢定證書標準及規程產品圖集視頻拍攝中滿足2500kVA以下的電力變壓器試驗大屏幕背光液晶顯示符合GB1094，GB/T4776，GB/T5169國家標準注：關于產品購買、技術維護等服務，歡迎致電!

聯系我們在線咨詢

詳細說明：

特高壓變壓器綜合測試臺符合GB/T4776，GB/T5169，GB/4285-1993等相關國家標準。

該試驗系統主要是對電力變壓器，配電變壓器的空載、負載特性；直流電阻；變比組別進行試驗，也可對被試變壓器進行工頻耐壓試驗。同時預留外接互感器接口，以備增容。

變壓器綜合測試臺測量部分由單片機控制，數字顯示，空載，短路等測試數據由單片機同步采樣，避免了傳統試驗方法中電壓，電流表，功率表分別讀數并由人工計算造成的誤差。

產品別稱：變壓器特性綜合測試臺、變壓器特性測試臺、變壓器綜合試驗臺、變壓器測試臺、變壓器試驗臺、變壓器綜合測試臺

產品參數

掃描方式：(儀器具備線性掃頻測量和分段掃頻測量雙測量系統)

項目	測量范圍	相對誤差
電壓	0.1～600V	±(0.2%讀數+0.1%量程)
電流	0.1～200A	±(0.2%讀數+0.1%量程)
功率	U*I	±(0.2%讀數+0.1%量程)
功率因數	0.1～0.9999	±3個字
電源	AC220V±10% 50Hz±2%
使用環境	工作溫度范圍0～40℃ 相對濕度30%～90%
體積	2500╳1060╳1500(mm)
重量	100kg~1000kg（根據定制要求變化）
