網站首頁產品展示局部放電試驗設備 > JFD-2000A 局部放電檢測系統

JFD-2000A 局部放電檢測系統

所屬分類:局部放電試驗設備

產品時間:2022-04-25

簡要描述:適用于各類高壓電器設備的局放測量,代表國內數字式局放儀的先進技術 參考標準:DL/T 846.4-2016,DL/T 846.11-2016 產品說明書檢定證書標準及規程產品圖集操作視頻 二維及三維局部放電圖譜顯示 數字開窗技術 自動校準、自動同步、自動電壓記錄、自動測量保存回放 注:關于產品購買、技術維護等服務,歡迎致電!

詳細說明:

JFD-2000A局部放電檢測系統為2通道、臺式、TFT液晶顯示,系統可靠,故障率低。除了可以用于高壓電氣設備的局部放電測量外(標配),還擁有對故障設備故障點精準定位的功能(選配),同時也可用于大型電力變壓器等高壓電氣設備的局部放電在線連續監測(選配)。真正實現了局放測量、定位、在線監測多功能合為一體。

本局放儀是測量、分析電力設備絕緣性能的專用儀器。本系統采用現代電子和計算機綜合技術,實現信號放大(模擬、電子、數字)、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成,從而完成局部放電的測量及故障診斷。

本局放儀適用范圍、檢測方法、試驗回路、技術性能參數等符合國際標準IEC 60270-2000、國家標準GB/T 7354-2003《局部放電測量》和DL/T 417-2006《電力設備局部放電現場測量導則》標準要求。

產品別稱:局部放電檢測儀、局部放電測試儀、局放儀、局部放電測試系統

        產品參數

技術參數

技術特性
通道數獨立2通道
采樣速率最高10M
采樣精度12bit
量程切換-40dB,-20dB,0dB,20dB,40dB,60dB共6檔
測量頻帶3dB 帶寬 10kHz~1MHz
數字濾波10kHz~1MHz 任意選擇
程控濾波器分段低端頻率:10kHz,20kHz,40kHz,80kHz
低端頻率:10kHz,20kHz,40kHz,80kHz
本量程非線性誤差10%
測量范圍0.1pC~100,000pC
靈敏度0.1pC
可測試品的電容量范圍6pF~250μF
試驗電源頻率范圍50~500Hz
顯示
顯示屏12” TFT真彩色觸摸液晶顯示屏
分辨率1024 × 768
接口
USB3路,可外接鼠標鍵盤,以及外接移動存儲設備
電源模式AC 220V;頻率50Hz;功率300W
電信號接口2路BNC接口,用于信號輸入
光信號接口2路,用于信號輸入
網口1路
接地鈕外部接地
通用說明
CPU主頻1.60GHz
內存2.0GB
硬盤128GB固態硬盤
系統Windows Xp
工作環境環境溫度:-10~45℃
相對濕度:≤95%
尺寸長×寬×高:474mm × 288mm × 370mm
重量15.8kg

注:

1.產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知。如有盜用或復印行為,將追究法律責任。

2.了解更多特高壓產品信息請進入 產品中心 。服務熱線:400-8855-448

產品特征

  • 1、局部放電檢測系統為2通道、臺式、TFT液晶顯示,系統可靠,故障率低

  • 2、真正實現了局放測量、定位、在線監測多功能合為一體

  • 3、本系統采用現代電子和計算機綜合技術,實現信號放大(模擬、電子、數字)、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成,從而完成局部放電的測量及故障診斷

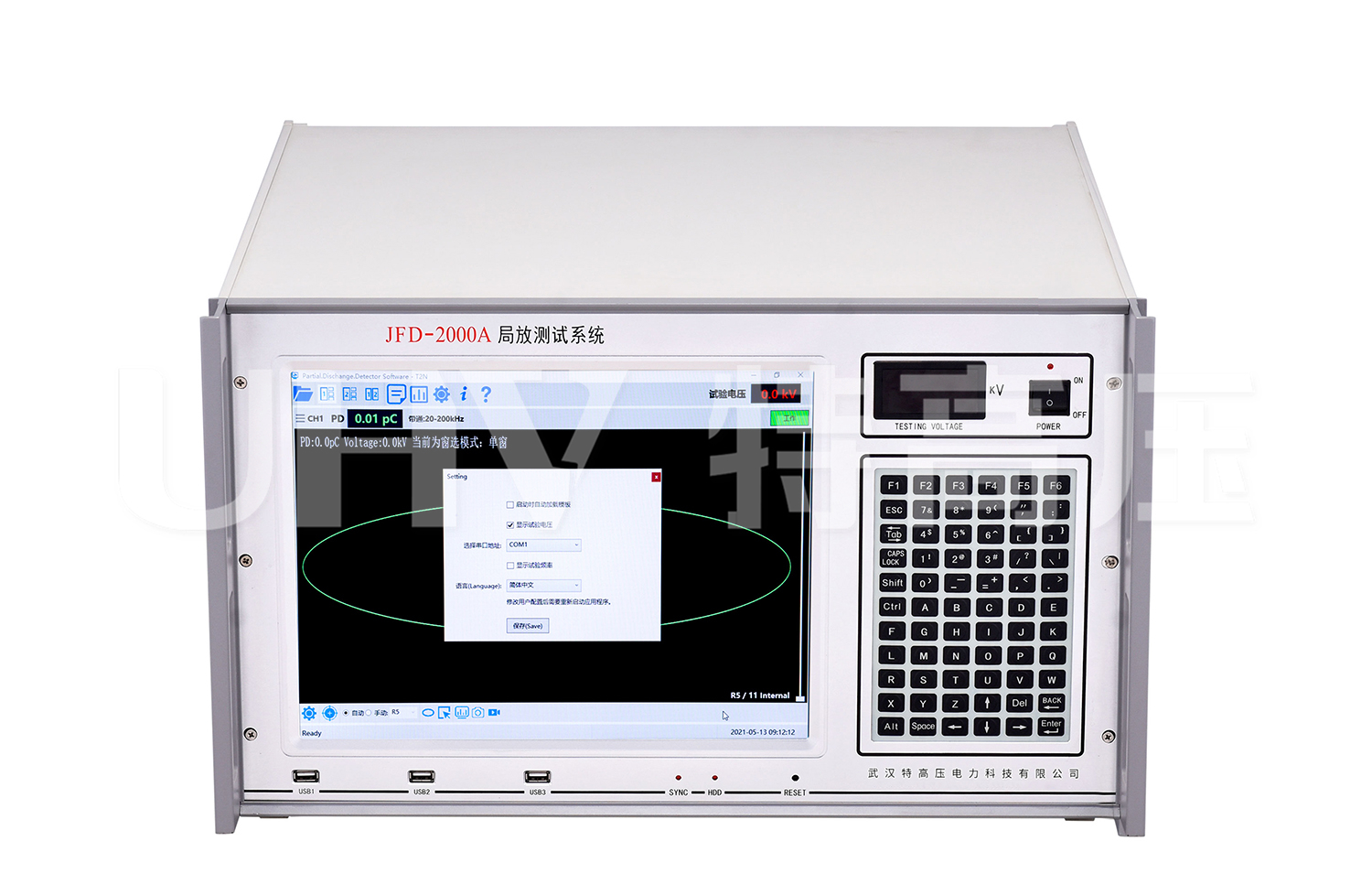

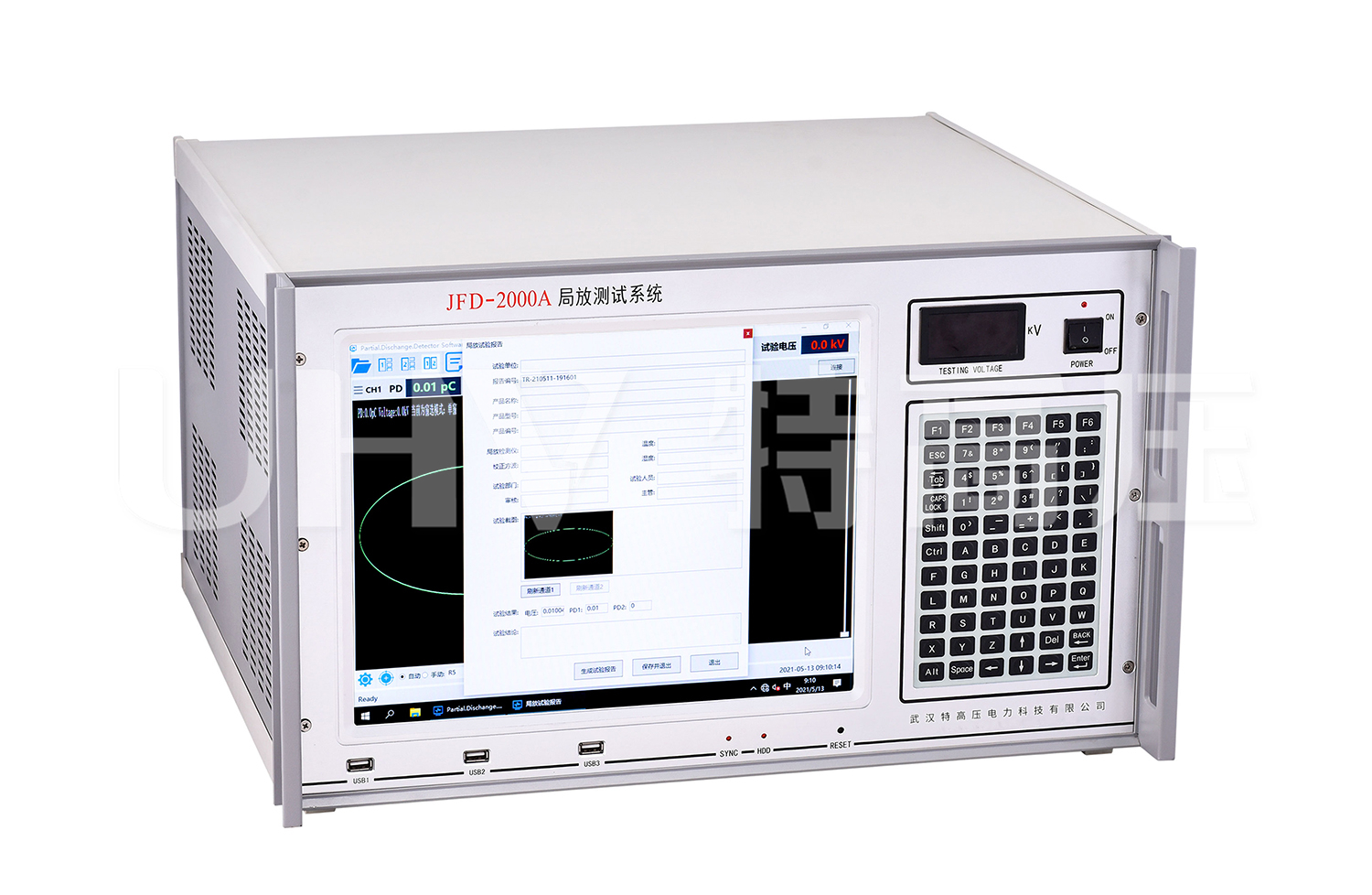

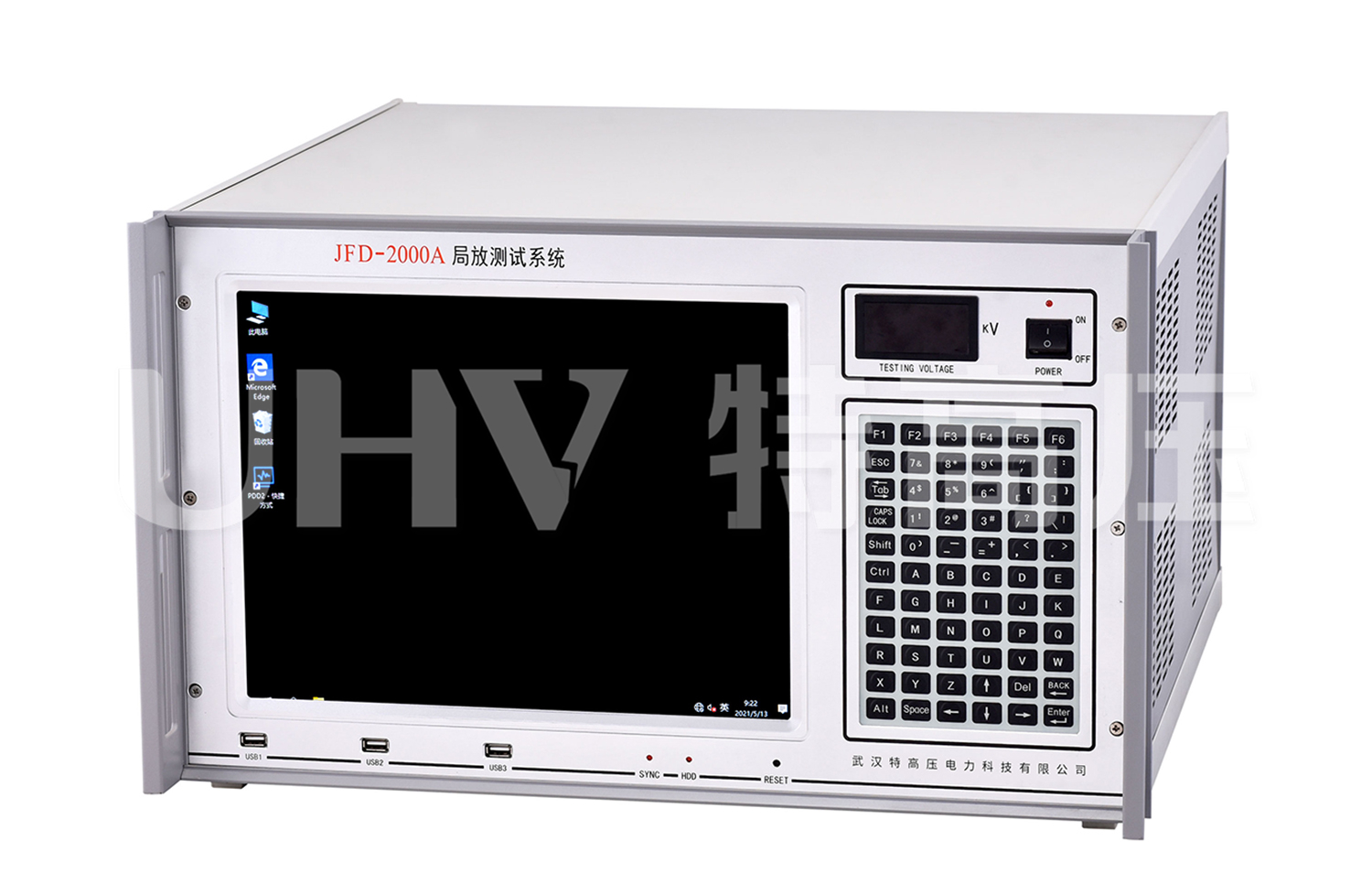

JFD-2000A 局部放電檢測系統(圖1)JFD-2000A 局部放電檢測系統(圖2)JFD-2000A 局部放電檢測系統(圖3)JFD-2000A 局部放電檢測系統(圖4)JFD-2000A 局部放電檢測系統(圖5)JFD-2000A 局部放電檢測系統(圖6)

產品視頻

產品圖集

產品附件圖

JFD-2000A局部放電檢測系統主機

主機

JFD-2000A局部放電檢測系統

附件箱

JFD-2000A局部放電檢測系統

校準脈沖發生器

JFD-2000A局部放電檢測系統

分壓臂

JFD-2000A局部放電檢測系統局放

輸入單元

JFD-2000A局部放電檢測系統局放

鍵盤

JFD-2000A局部放電檢測系統

鼠標

JFD-2000A局部放電檢測系統附件線

專用測試線

JFD-2000A局部放電檢測系統

專用測試線

JFD-2000A局部放電檢測系統

專用測試線

JFD-2000A局部放電檢測系統

專用測試線

JFD-2000A局部放電檢測系統

專用測試線

JFD-2000A局部放電檢測系統

接地線

JFD-2000A局部放電檢測系統

電源線

JFD-2000A局部放電檢測系統

電源適配器

JFD-2000A局部放電檢測系統

U盤

產品細節圖

JFD-2000A局部放電檢測系統主機

主機

JFD-2000A局部放電檢測系統主機右側面

主機多角度展示

JFD-2000A局部放電檢測系統主機背面

主機多角度展示

JFD-2000A局部放電檢測系統面板

主機多角度展示

JFD-2000A局部放電檢測系統

操作面板

JFD-2000A局部放電檢測系統

主機背面

JFD-2000A局部放電檢測系統

主機顯示屏

JFD-2000A局部放電檢測系統

2通道信號輸入指示燈

JFD-2000A局部放電檢測系統信號指示燈

USB接口/指示燈

JFD-2000A局部放電檢測系統數據線接口

電源接口

JFD-2000A局部放電檢測系統同步電壓接口

同步電壓接口

JFD-2000A局部放電檢測系統接地

保險

JFD-2000A局部放電檢測系統電源接口

標準脈沖輸出接口

JFD-2000A局部放電檢測系統信號輸入接口

散熱扇

JFD-2000A局部放電檢測系統

鼠標/鍵盤

JFD-2000A局部放電檢測系統

RS232接口/VGA接口

JFD-2000A局部放電檢測系統

USB接口/RJ45接口

JFD-2000A局部放電檢測系統

信號接口

JFD-2000A局部放電檢測系統

接地端子
