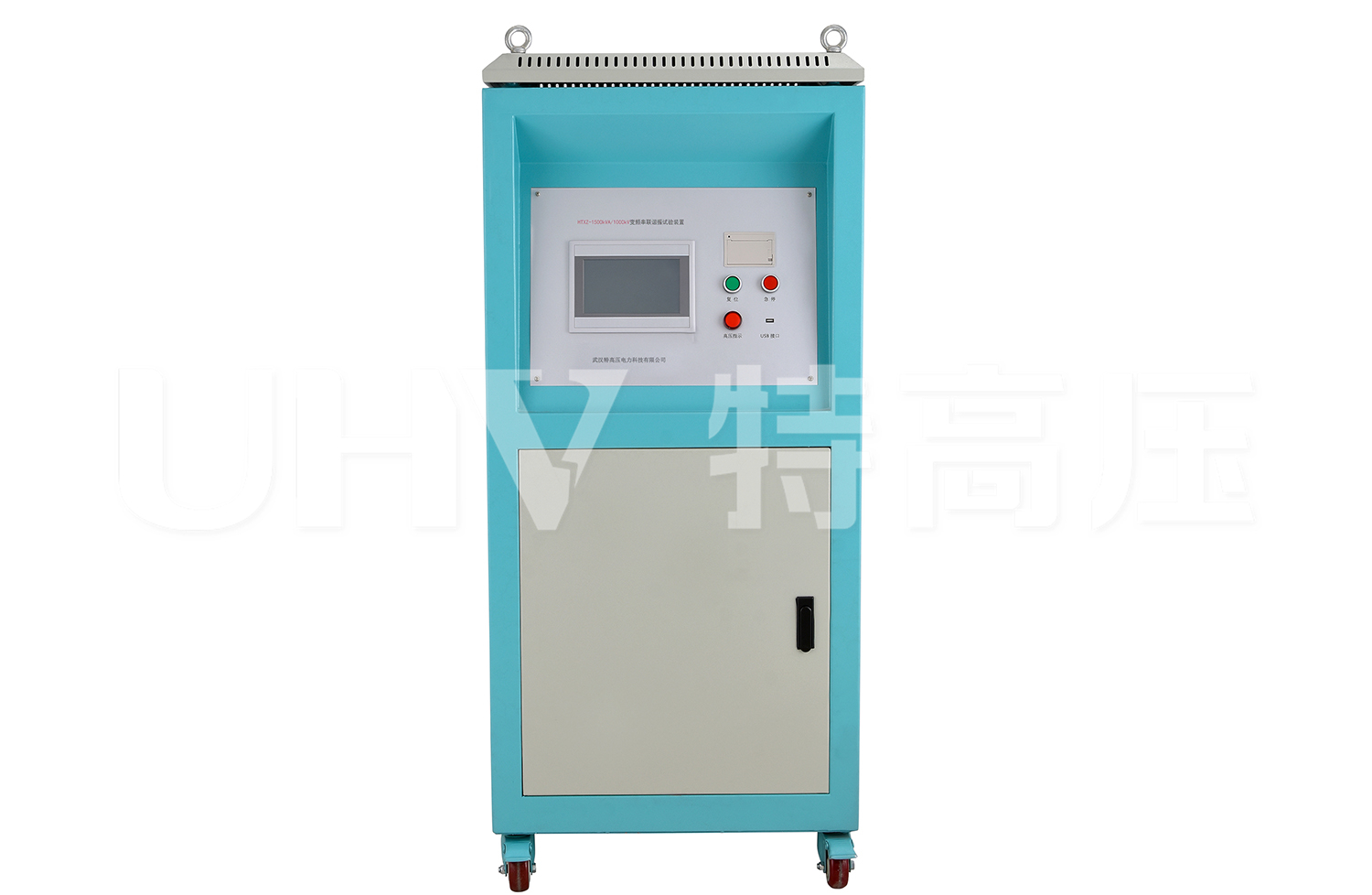

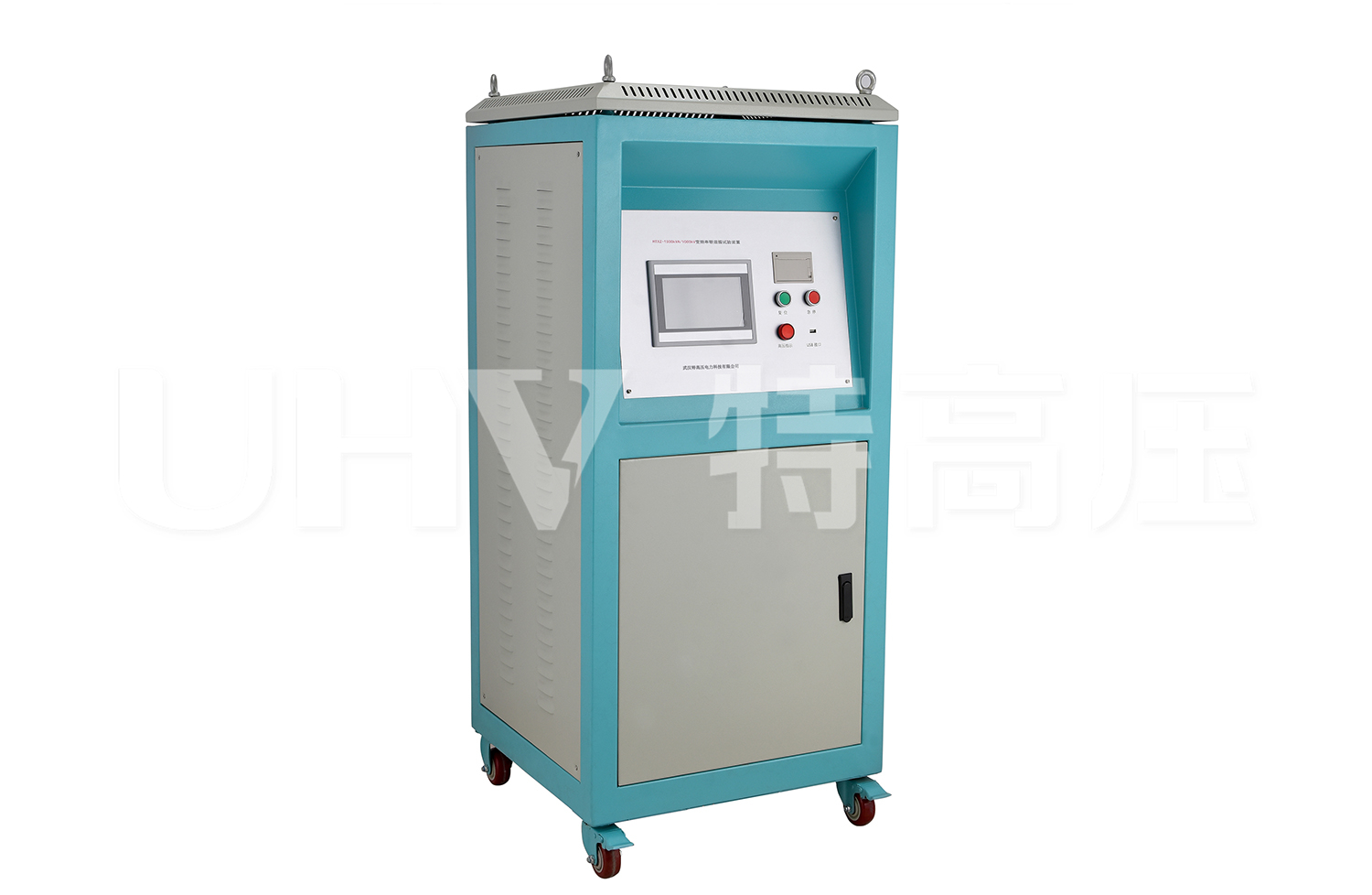

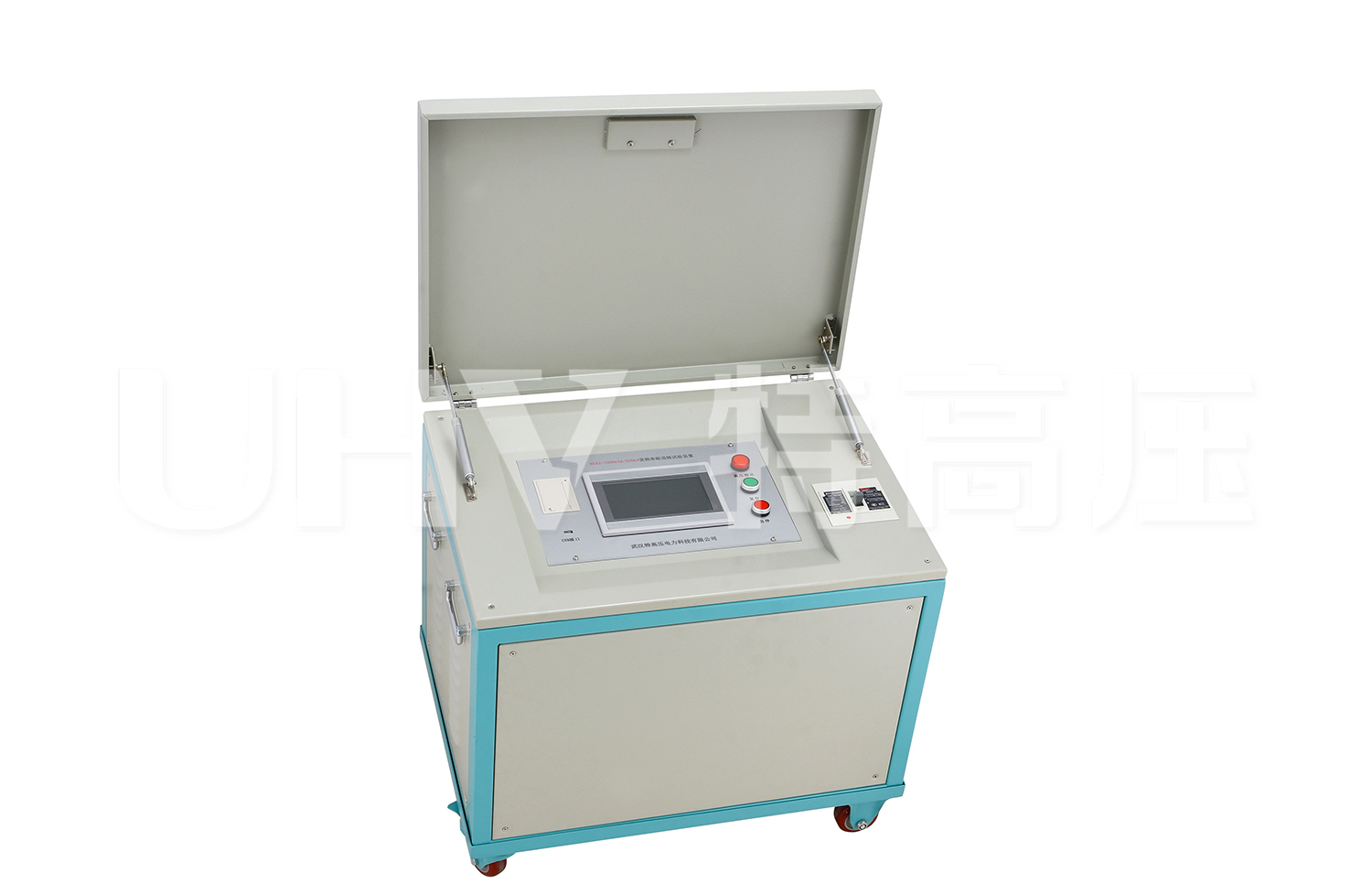

HTXZ系列變頻電源

所屬分類：串聯諧振試驗裝置

產品時間：2022-04-25

簡要描述：變頻電源作為串聯諧振系統中的一個重要組成部分參考標準：DL/T 849.6-2016 產品說明書檢定證書標準及規程產品圖集視頻拍攝中諧振計算器調壓、調頻獨立進行,輸出電壓0～400 V,頻率30～300 Hz 輸出純正的PWM波信號，穩定度高現場環境下有較強的抗干擾能力注：關于產品購買、技術維護等服務，歡迎致電!

聯系我們在線咨詢

詳細說明：

隨著我國的電力事業的迅速發展，越來越多的高壓電氣設備將會用于電網中，在電氣設備安裝完成之后,必須在投入使用前對各種高壓設備進行交流耐壓試驗，以確定是否能夠正常的投入運行。串聯諧振系統有別于傳統的工頻試驗變壓器，對高壓設備進行耐壓試驗時，需要高電壓、大容量的試驗電源，使得設備顯得特別笨重，并不適合現場試驗。因此采用串聯諧振試驗系統是具有非常意義的。串聯諧振主要針對交聯電纜、水力發電機、主變、母線、GIS等的交流耐壓試驗，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。而變頻電源是串聯諧振系統中的一個重要組成部分。

變頻電源作為串聯諧振耐壓試驗系統的核心部分調壓、調頻獨立進行,輸出電壓0～400 V,頻率30～300 Hz，輸出純正的PWM波信號，穩定度高，現場環境下有較強的抗干擾能力。

在調頻調壓控制技術發展的早期多采用PAM方式，因此,變頻電源逆變器輸出的交流電壓波形只能是方波，改變方波有效值，只能通過改變方波的幅值，即中間直流電壓幅值來完成。隨著全控型快速開關器件GTR、IGBT、MOSFET等的出現，才逐漸發展為PWM方式。由于調節PWM波的占空比即可調節電壓幅值,所以逆變環節可同時完成調壓和調頻任務，整流器無需控制，設備結構更簡單，控制更方便。輸出電壓由方波改進為PWM波，降低了輸出電壓的低次諧波含量。

產品別稱：變頻電源、串聯諧振變頻電源

產品參數

技術參數

額定輸出容量	4kW～630kW
工作電源	220/380±10%V（單/三相），工頻
輸出電壓	0–400V
額定輸入電流	10A～1575A
額定輸出電流	10A～1575A
電壓分辨率	0.01kV
電壓測量精度	1.5%
頻率調節范圍	30–300Hz
頻率調節分辨率	≤0.1Hz
頻率穩定度	0.1%
運行時間	額定容量下連續60min
溫升	額定容量下連續運行60min元器件最高溫度≤65K
噪聲水平	≤50dB

具體型號及參數

產品型號	輸入電壓	輸出頻率	輸出電壓	輸出電流	尺寸	重量
HTXZ-4kW	220V/380V	30~300Hz	0~400V	10A	400280400	8kg
HTXZ-6kW	220V/380V	30~300Hz	0~400V	15A	400280400	8kg
HTXZ-7.5kW	220V/380V	30~300Hz	0~400V	18.75A	400280400	10kg
HTXZ-11kW	220V/380V	30~300Hz	0~400V	27.5A	460340415	13kg
HTXZ-15kW	220V/380V	30~300Hz	0~400V	37.5A	460340415	13kg
HTXZ-18kW	220V/380V	30~300Hz	0~400V	45A	550380440	21kg
HTXZ-22kW	220V/380V	30~300Hz	0~400V	55A	550380440	22kg
HTXZ-30kW	220V/380V	30~300Hz	0~400V	75A	550380440	23kg
HTXZ-55kW	380V	30~300Hz	0~400V	137.5A	700500640	80kg
HTXZ-75kW	380V	30~300Hz	0~400V	187.5A	700500640	90kg
HTXZ-150kW	380V	30~300Hz	0~400V	375A	6006001440	148kg
上述表格中變頻電源的規格只列舉到150kW，實際可到630kW。如非4kW～630kW常規型號功率的變頻電源，可定制

注：

1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。

2.了解更多特高壓產品信息請進入產品中心。服務熱線：400-8855-448

產品特征

1、變頻電源具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作，以保護被試品
2、整個裝置單件重量很輕，便于現場使用
3、變頻電源具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為：全自動模式、手動模式、自動調諧手動升壓模式
4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找
5、變頻電源自動掃頻時頻率起點可以在規定范圍內任意設定，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點
6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化
